El puerto de Málaga y los «famosos» cubípodos

Hola de nuevo compañero. Como sabes, estas semanas he estado dándole caña al viaje de prácticas que hice antes de semana santa. Pues bien, la última parada del viaje fue, como puedes adivinar por el título de este post, el puerto de Málaga. ¿Y qué tiene de especial este puerto? Los cubípodos hombre, los cubípodos… ¿No sabes de lo que te hablo?

Hay muchas cosas que ver en cualquier puerto de cierto tamaño: terminales de graneles sólidos y líquidos, terminales de contenedores con grandes grúas de carga y descarga, infraestructuras de servicio al puerto… Pero dado que la visita la organizaron los profesores de Ingeniería Marítima, estaba claro que el objetivo principal eran los diques. Y es que el Puerto de Málaga tiene dos diques con unas soluciones un tanto peculiares en comparación con las que se suelen adoptar.

esquema diques puerto malaga
Esquema del Puerto de Málaga y diques visitados.

Dique de Levante del Puerto de Málaga

El dique de Levante es un dique vertical de 1235 metros de largo con orientación principalmente Norte-Sur. El nuevo dique se proyectó tangente al antiguo dique de levante, dando lugar a una superficie de más de 16.000 m2 en la unión sobre la que se levanta la nueva Estación Marítima con dos terminales de cruceros independientes.

El dique está construido a base de cajones prefabricados de hormigón sobre una banqueta de todo en uno de escollera. La altura media de dicha banqueta es de 15 metros, siendo la profundidad máxima de dragado 36 metros.

seccion tronco dique levante malaga
Sección del tronco del dique de levante

Cada uno de los cajones empleados tiene unas dimensiones de 42,65/21,13/12,50 (eslora, manga y puntal respectivamente) y pesan 41 toneladas una vez fondeados. En el tronco del dique, los cajones se encuentran colocados a manga. El morro está terminado con dos cajones más colocados a eslora.

Los cajones se coronan en el lado mar por el peculiar espaldón gótico. Dicho espaldón, de hormigón armado ha demostrado ser una solución plenamente funcional a la vez que estética. Sin embargo, el entorno obligará a realizar labores de mantenimiento para evitar la corrosión del acero de las armaduras.

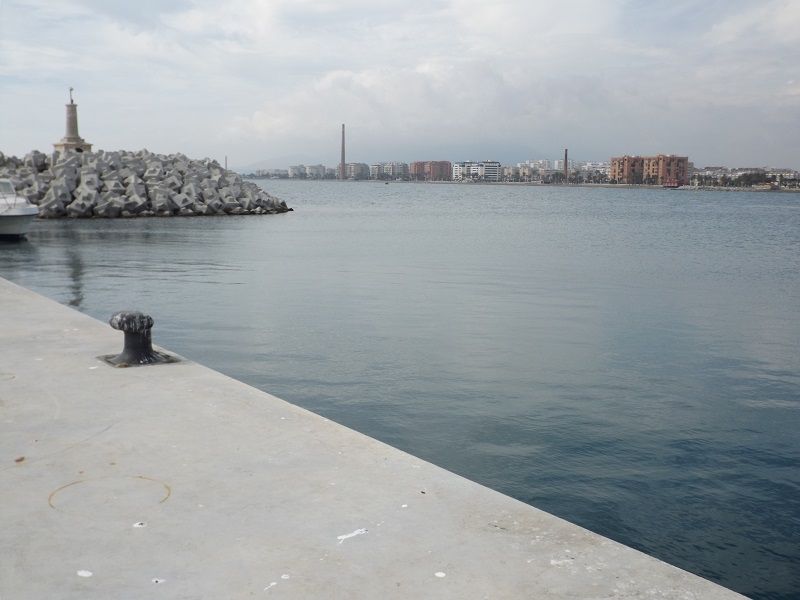

En el tramo de atraque del lado dársena, los cajones se coronan con la viga cantil del muelle, que soporta las defensas, bolardos, escalas…

seccion morro dique levante malaga
Sección del morro del dique de levante

La altura del espaldón sobre el nivel cero del puerto, correspondiente a BMVE, es de 10 metros. Con esta altura, el dique es rebasable, lo cual se puede comprobar sabiendo que la altura significante de la ola de cálculo es de 6.10 metros.

NOTA. Aplicando la fórmula de Hiroi, la cota sobre PMVE para que el dique fuera irrebasable tendría que ser al menos de 1,25*Hmáx= 1,25*1,8*6.1o=13,725 metros sobre PMVE. Teniendo en cuenta una carrera de marea de 1 metro (aunque creo que es algo inferior) la altura del espaldón sobre el nivel PMVE es de 9 metros, inferior en todo caso a los 13,73 metros necesarios. La tasa de rebase ‘q’ se podría deducir con la formula de Franco.

Debido a esta condición, no se puede realizar en la dársena ninguna otra operación portuaria que no sea el simple atraque de buques, para lo que sí está equipada.

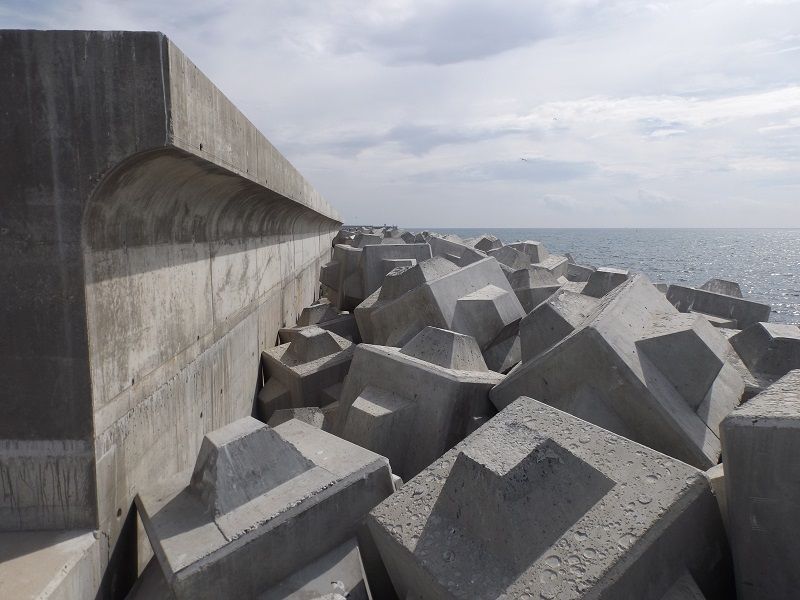

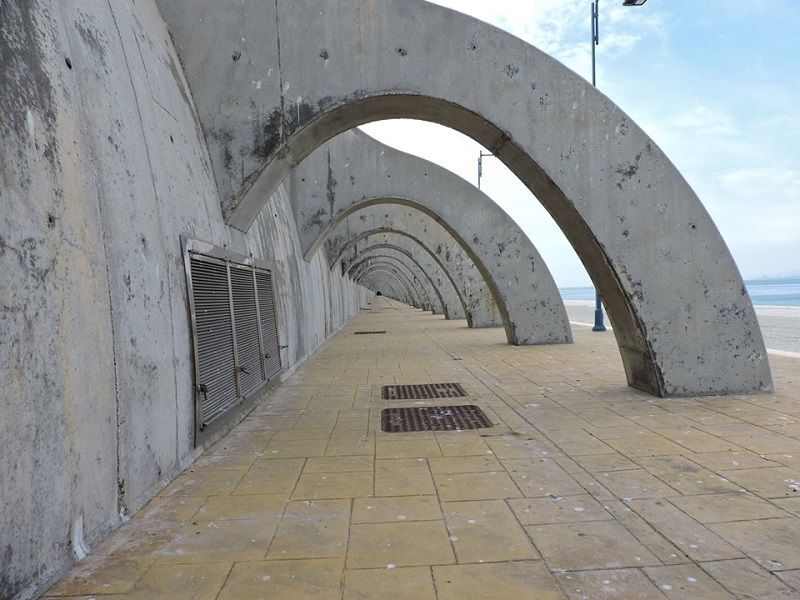

espaldon gotico dique malaga
¿Te has fijado lo pequeño que soy en comparación con el espaldón? Pues compárame con el dique 😛

Dique de abrigo exterior de San Andrés

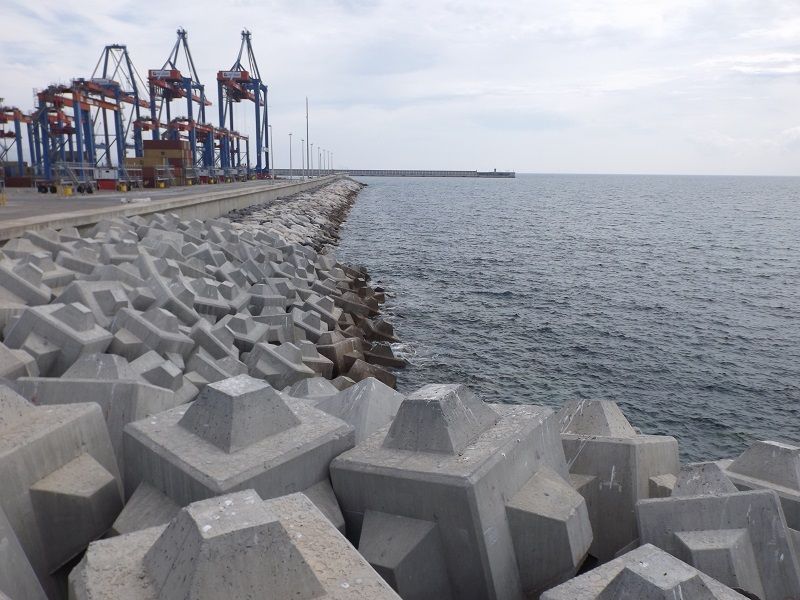

A diferencia del dique de Levante, el dique de San Andrés es un dique en talud. Se trata de una estructura compuesta por un núcleo de todo en uno que se cubre con una o varias capas de material seleccionado, que dan lugar al filtro y al manto. Sobre la coronación se coloca el espaldón.

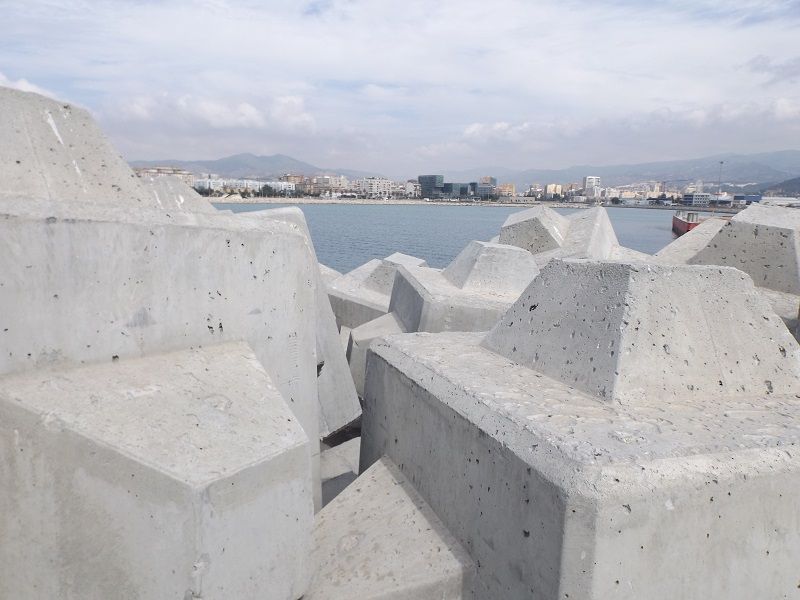

Lo que hace especial a este dique son las piezas escogidas para el manto: los famosos cubípodos.

¿Qué es un cubípodo y por qué se usa?

Tradicionalmente el manto bicapa de los diques en talud españoles esta constituido por bloques cúbicos colocados aleatoriamente. Estos bloques son muy robustos y tiene grandes ventajas logísticas frente a otras piezas más esbeltas. Sin embargo, esta solución presenta tres problemas principales:

  • Poca estabilidad hidráulica.
  • Es difícil conseguir esa colocación aleatoria y es aún más difícil mantenerla. Los bloques tienden a adoquinarse, es decir, a colocarse cara contra cara.
  • Tiende a colocar una cara paralela al talud, generando poca fricción con la capa inferior.

El cubípodo surge como solución a los problemas que presenta el bloque cúbico tradicional, manteniendo sus ventajas logísticas. Se trata de un bloque cúbico de cuyas cara salen sendos troncos piramidales que impiden que se acoplen cara contra cara y aumentan la fricción del manto con la capa inferior. Su colocación es muy sencilla ya que la aleatoriedad está garantizada y tienen una gran estabilidad hidráulica.

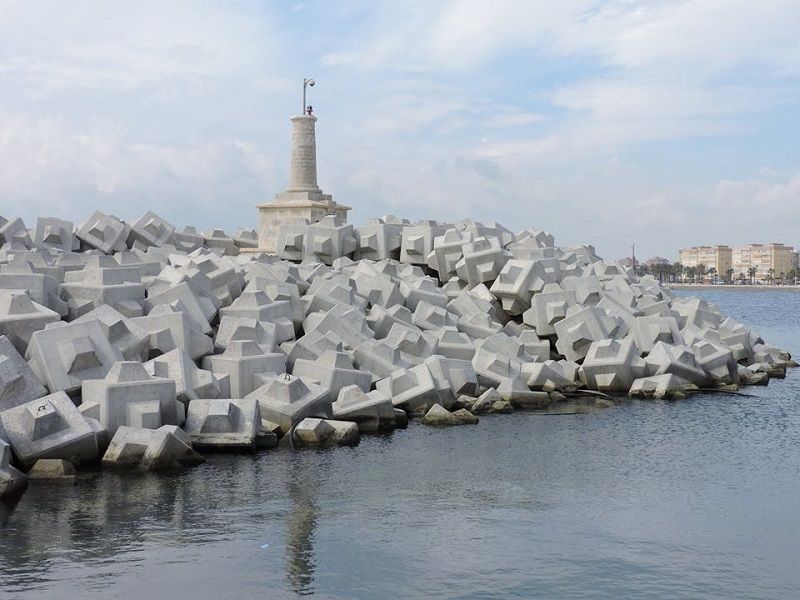

monumento cubipodo
Monumento ‘cubipodil’ del Puerto de Málaga

El empleo de este elemento innovador en el manto del dique de San Andrés le valió a la Autoridad Portuaria de Málaga el Premio Nacional a la Compra Pública Innovadora, otorgado por el Ministerio de Ciencia e Innovación.

En la mayor parte del manto (amarillo fuerte) se han empleado cubípodos de 6 toneledas, mientras que en la unión con el antiguo dique se han colocado piezas de 15 toneladas (amarillo claro). Del resto poco hay que destacar salvo la zona de la sección B-B’, donde el muelle pesquero se ha construido sobre un total de 48 pilotes de 1 metro de diámetro.

plano-dique-abrigo-san-andres-malaga

Algunas fotos más de la visita.

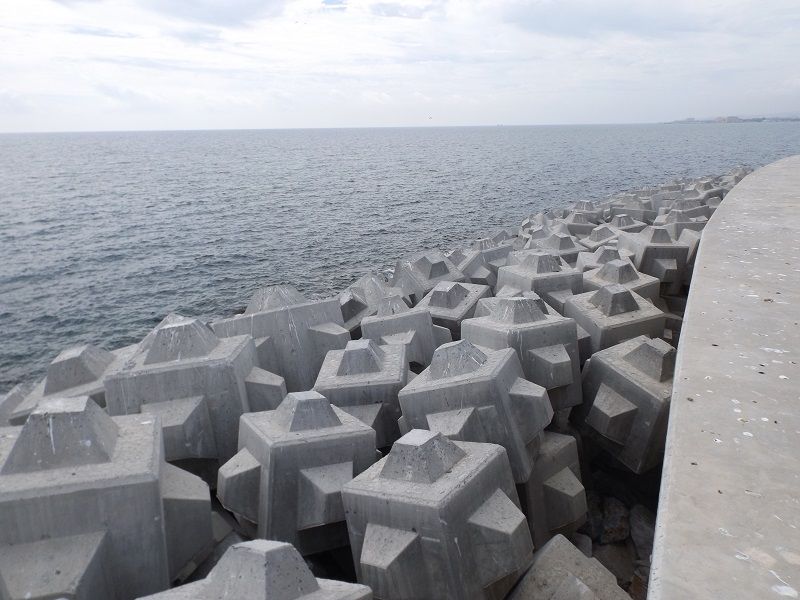

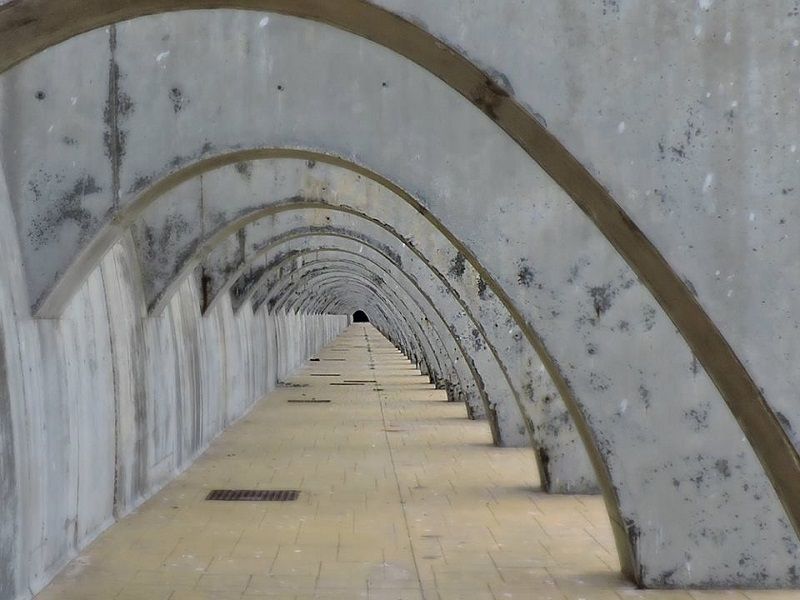

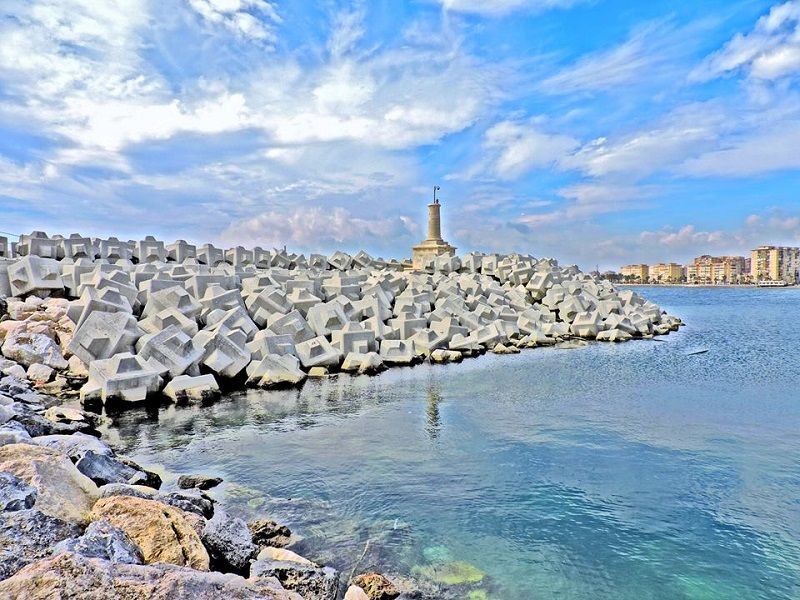

Para terminar el post, aquí te dejo unas cuantas fotos más de ambos diques, algunas propias y otras cedidas por compañeros del viaje (gracias a Rodrigo y José Luis). Como te darás cuenta, los cubípodos son los protagonista del viaje. 😛

¿Y bien, qué te han parecido estos diques? Creo que ha sido un completo acierto visitar este puerto ya no solo hemos visto un dique de cada tipo si no que ambos tenían algo diferente. Además la documentación que nos dieron en el puerto nos vino de perlas para entender ambas infraestructuras. Un aplauso para ellos… y para los cubípodos.

Pues esto es todo. Ya sabes que cualquier duda que tengas me la puedes dejar en los comentarios. No te cortes. 🙂

Un saludo!
